Vi forstår at hver designutfordring er unik. Derfor bør verktøyene dine for PCB-design være fleksible, tilpassbare og skalerbare. Våre verktøy løser ikke bare de umiddelbare problemene dine—de hjelper deg også med å designe med trygghet, holde deg konkurransedyktig og fokusere på det du gjør best: å innovere.

Frigjør deg fra stiv og begrensende programvare for å maksimere produktiviteten, samarbeide sømløst og møte "time-to-market" med letthet – hver gang.

PCB design

Gjør PCB-design enkelt med verktøy som løser dine daglige utfordringer

Er du lei av de samme designproblemene, prosjektforsinkelser og kostbare feil? Med økende kompleksitet og korte tidsfrister kan det føles som en kamp å designe en høyytelses PCB.

Våre løsninger for PCB-design er skreddersydd for å møte disse utfordringene, slik at du kan fokusere på innovasjon i stedet for feilsøking. Fra intuitive designverktøy til avansert simulering og feilkontroll, gir vi deg alt du trenger for å lage pålitelige, produksjonsvennlige PCB-er—raskere enn noen gang.

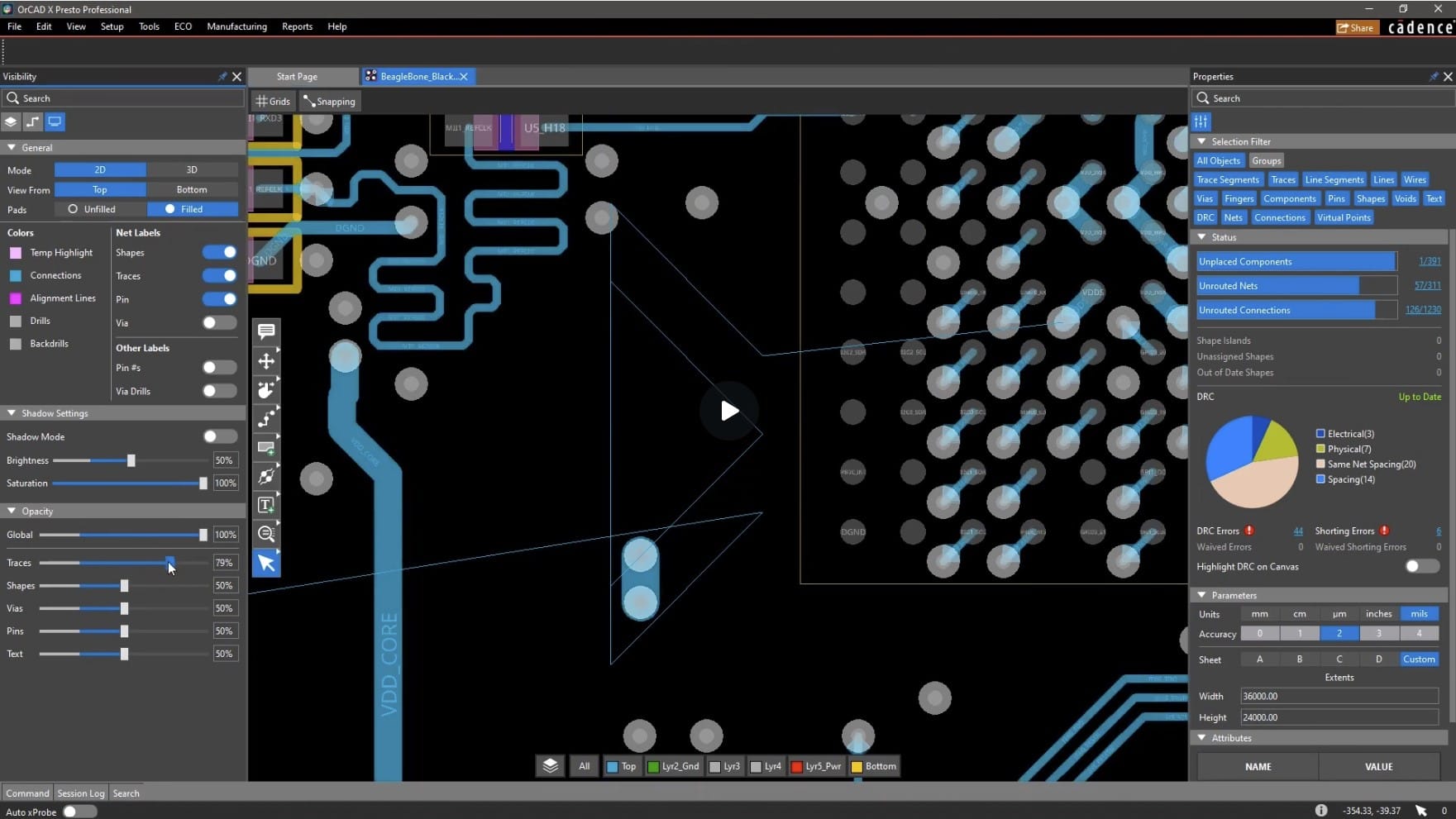

Se videoen for å oppleve den nyeste OrCAD X-grensesnittet i aksjon.

Ta kontroll over designprosessen din

Layout-design
Designverifisering
Integrert samarbeid

Gjør komplekse design enkle

PCB-layoutdesign føles ofte som en balansegang mellom kompleksitet og hastighet. Med vårt kraftige layoutverktøy kan du strømlinjeforme prosessen og eliminere gjetting.

Med alt fra automatisert regelhåndtering til avanserte rutefunksjoner hjelper vi deg med å holde kontrollen mens du leverer presise, høykvalitets design.
Begrensningsstyring på tvers av skjema, layout og analyse
Integrert SPICE-analyse
Automatisk komponentplassering, opprettelse av kraftplan og signalruting
Utfordring
Løsning
Komplekse designregler kan være vanskelige å administrere og håndheve, noe som kan føre til potensielle feil.
Sett opp og administrer designbegrensningene dine raskt med en intuitiv grensesnitt basert på regneark. Sanntidsverifisering sikrer at hver designregel følges mens du jobber, slik at designet alltid er i tråd med spesifikasjonene.
Repetitive oppgaver sinker fremdriften din og øker risikoen for feil.
Det er ikke nødvendig å finne opp hjulet på nytt. Utnytt pålitelig design-IP for å replikere kretser og gjenbruke komponenter på tvers av prosjekter. Dette sparer deg for tid og reduserer risikoen for feil.
Signarutingsutfordringer kan føre til forsinkelser og ytelsesproblemer.
Oppfyll designspesifikasjonene dine uten problemer. Enten du optimaliserer signallengder eller ruter for minimal interferens, gir våre intelligente plass- og ruteverktøy deg visuelle ledetråder og interaktive kontroller for å sikre at hver rute møter målene dine.
Mangel på designvisualisering kan føre til uventede fysiske tilpasningsproblemer.
Visualiser dine rigid-flex design i 3D og sørg for at de passer perfekt i reelle applikasjoner. Oppdag kollisjoner mellom deler og optimaliser fleksområder før produksjon for å unngå kostbare feil.

Reduser risiko, øk pålitelighet

PCB-design må være feilfri, både når det gjelder ytelse og produksjonsvennlighet. Våre verktøy for designverifisering sikrer at kretskortene dine oppfyller strenge industristandarder før de når produksjon, slik at du kan oppdage og løse problemer tidlig i prosessen.

Du får:
Automatisk deteksjon av impedansdiskontinuiteter og signalkoblingsproblemer i sanntid—ingen gjetting nødvendig.
Garantert produksjonsvennlighet med DFM-regler innebygd i designet, som dekker montering, produksjon og testing.
Enkel dokumentasjon med forhåndskonfigurerte maler som automatisk fylles ut fra din layout, noe som minimerer risikoen for dokumentasjonsfeil.
Utfordring
Løsning
Signalintegritetsproblemer er vanskelige å identifisere uten tidkrevende simuleringer.
Oppdag impedans- og koblingsproblemer automatisk tidlig i prosessen, uten behov for komplekse simuleringer eller ekspertkunnskap.
Produksjonsvennlighetsproblemer kan føre til forsinkelser eller kostbare feil i produksjonen.
Bruk DFM-regler i designet for å sikre at kortet ditt er klart for montering, produksjon og testing, og unngå kostbar etterarbeid senere.
Manuelle dokumentasjonsprosesser er tidkrevende og utsatt for feil.
Bruk ferdiglagde maler som automatisk fylles ut fra layouten din, slik at du alltid har nøyaktig og oppdatert dokumentasjon.

Design som et team, uansett sted

Effektiv samarbeid på tvers av team er avgjørende for å holde prosjekter på rett spor. Våre integrerte samarbeidsverktøy gjør det mulig for teamet ditt å jobbe sammen, enten de er i samme kontor eller på hver sin kant av verden.

Du får:
Effektive designgjennomganger der du kan gi tilbakemeldinger, annotere design og legge igjen kommentarer direkte i layouten. Dette eliminerer behovet for endeløse e-postkjeder og lange godkjenningsprosesser.
Sømløs ECAD/MCAD-integrasjon, som sikrer at elektriske og mekaniske team kan dele oppdateringer umiddelbart.
Sanntids co-design, der du ikke trenger å vente på tilbakemeldinger—jobb med teamet ditt på samme prosjekt samtidig, uansett hvor dere befinner dere.
Utfordring
Løsning
Trege tilbakemeldingsprosesser forsinker designet og fører til tapt kommunikasjon.
Annoter og gi tilbakemeldinger direkte i layouten, noe som effektiviserer kommunikasjonen og fremskynder revisjoner.
Ukoordinerte kommunikasjon mellom elektriske og mekaniske team fører til designavvik.
Samarbeid sømløst i sanntid, slik at designendringer umiddelbart reflekteres hos begge team.
Asynkrone designprosesser sinker prosjektfremdriften.
Jobb parallelt med teammedlemmer i samme designdatabase, og akselerer designprosessen samtidig som du reduserer tid til markedet.

Du vil maksimere din ROI med Nordcad

Men ikke ta det fra oss. Ta det fra våre kunder.
Danfoss
Vi innså raskt at det var mange lavthengende frukter vi kunne plukke for å strømlinjeforme prosessen. Nordcad har vært lydhøre for våre behov og svært dyktige til levering. De har også hjulpet til med å automatisere output, noe som sikrer konsistente resultater hver gang.
Torsten Larsen
Torsten Larsen, Global ECAD Solution Owner
Lotus Microsystems
Fleksibiliteten i OrCAD møter bedrifter i alle størrelser og tilbyr skreddersydde pakkeløsninger for å imøtekomme ulike behov. Inkluderingen av Nordcads support er uvurderlig og gir rask assistanse.
Sebastian Tengvall
Applikasjonsingeniør, Lotus Microsystems
Velux
Med Allegro X ser vi et stort potensial for betydelig forkorting av vår utviklingsyklus. Maskinvaredesigneren kan gjøre vurderinger av tetthet og kompleksitet—og justere det elektriske designet for å sikre en rask og effektiv gjennomføring av designet, samt forbedret produktivitet.
Allan Nørgaard
Senior Specialist i Electronics Hardware Development Engineer, Velux
IQM
IQM bruker AWR til å lage RF/mikrobølgebrikker for kvantedatamaskiner. Vi bruker også AWR til å designe RF-tilpasningskretser og komponenter som filtre, og jeg tror AWR gir gode muligheter for å få fart på innsatsen for alt dette.
Jaakko Jussila
Lagleder, IQM Quantum Computers

Våre løsninger for PCB-design

Uansett om du er en enpersonsteam eller et teammedlem i et selskap - vi har en løsning for deg.
OrCAD X, features, schematic, PCB Design
OrCAD X
For alle brukere
Presto PCB Editor
LiveDOC
Review og markup
3DX lerret
DFM (Design for Manufacturing) sjekker
Cloud-tjenester
Rigid-Flex design
Se planer og funksjoner for OrCAD
OrCAD X, features, schematic, PCB Design
Allegro X
Best egnet for bedrifter, for spesielle alternativer og RF-ruting
3D-håndtering
Spesiell ruting
DFA (Design for Assembly)
Elektriske regler (refleksjon, timing, kryssprat)
LiveBOM
Signal Integrity-sjekker
AWR Microwave Office-grensesnitt
Se planer og funksjoner for Allegro X
