OrCAD/Allegro PCB Design

Når ditt kretsløp er tegnet og simulert, skal du i gang med kretskortutlegg. Vårt PCB verktøy har et smart brukergrensesnitt og ligger fremst på teknologifronten.

Med Real-Time design i 3D, får du bedre overblikk over endringer, og kan visualisere designet ditt sammen med det mekaniske, samtidig som du kan utføre kvalitetssjekker underveis.

PCB Designer Standard kan utvides med et CIS-option for komponentdatabehandling.

Real-time 3D & ECAD-MCAD
Real-time regelstyrt PCB
Integrerte design flows

Se produkter Gratis PCB trial

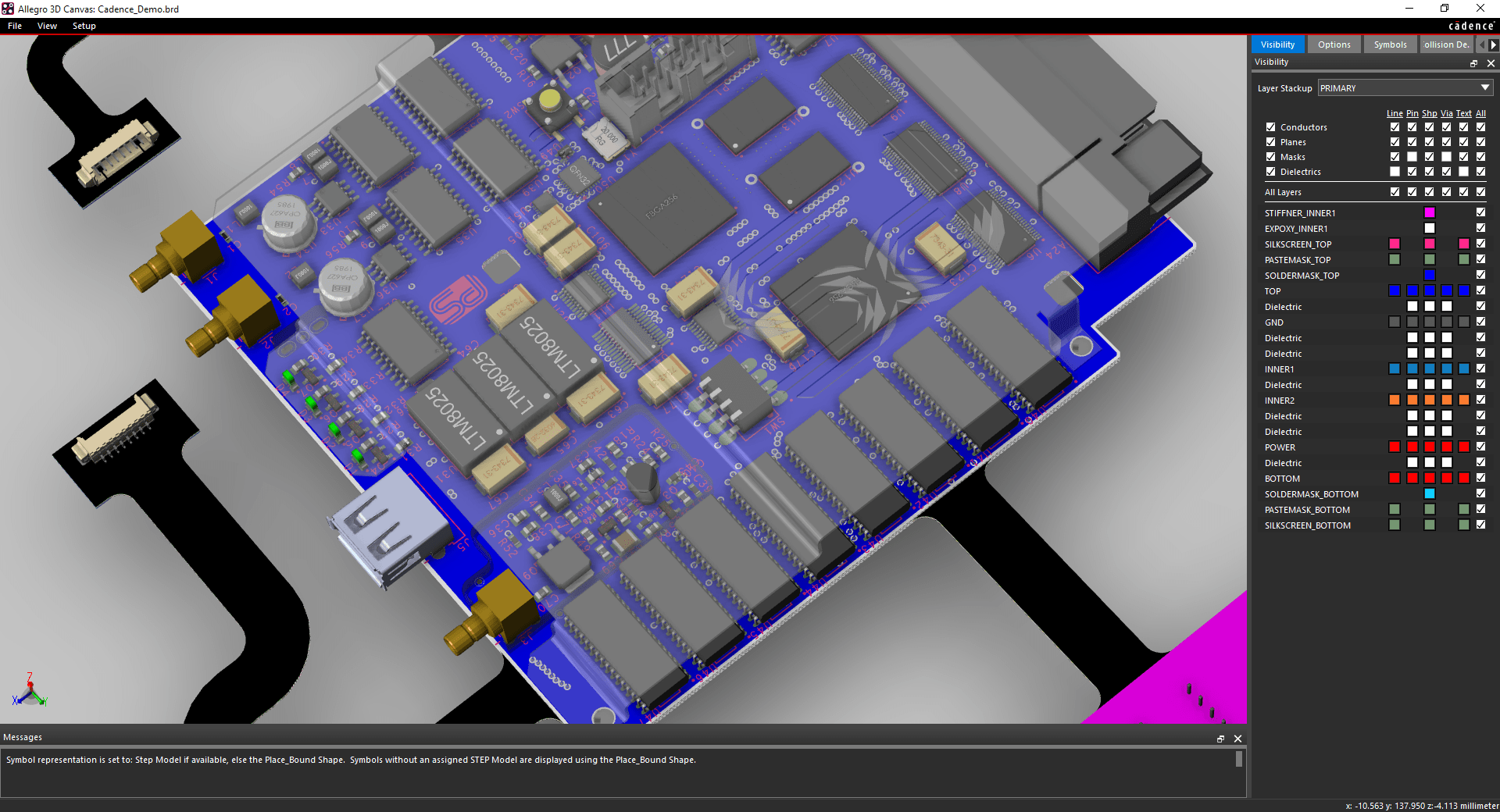

Design i 3D

Real-time 3D STEP med innbygget kollisjonssjekk fanger problemene tidlig i designfasen. Intelligent MCAD interaksjon med innbygget IDX støtte.

Enkel rutning

Designanalyse med integrert SI/PI, mixed analog/digital analyse gir sikkerhet og sørger for at designet fungerer. Innebygd real-time impedanse og coupling check for highspeed-design.

Regelstyrt PCB design

Sett opp regler i Constraint Manager og få real-time feedback på om reglene overholdes. Real-time DFM fanger og løser problemene tidlig i designfasen.

Design PCB fra A-Z

Du kan raskt og enkelt designe et PCB på mindre enn 1 time med OrCAD. Klikk her for å se full videoopplæring om bruk av OrCAD/Allegro.

Markedets bedste og mest fleksible løsning til PCB Design

Enkelt og intuitivt oppsett av designregler
Rask komponentplassering med cross placement
Push and shove ruting inkl. dynamisk visning av sikkerhetsavstander
Automatisert post-prosessering og PDF generering
Muligheter for tilpassing, optimering og utvidelser

Oversikt over kortfilmer

Fleksibel PCB Design

Design smart - velg OrCAD

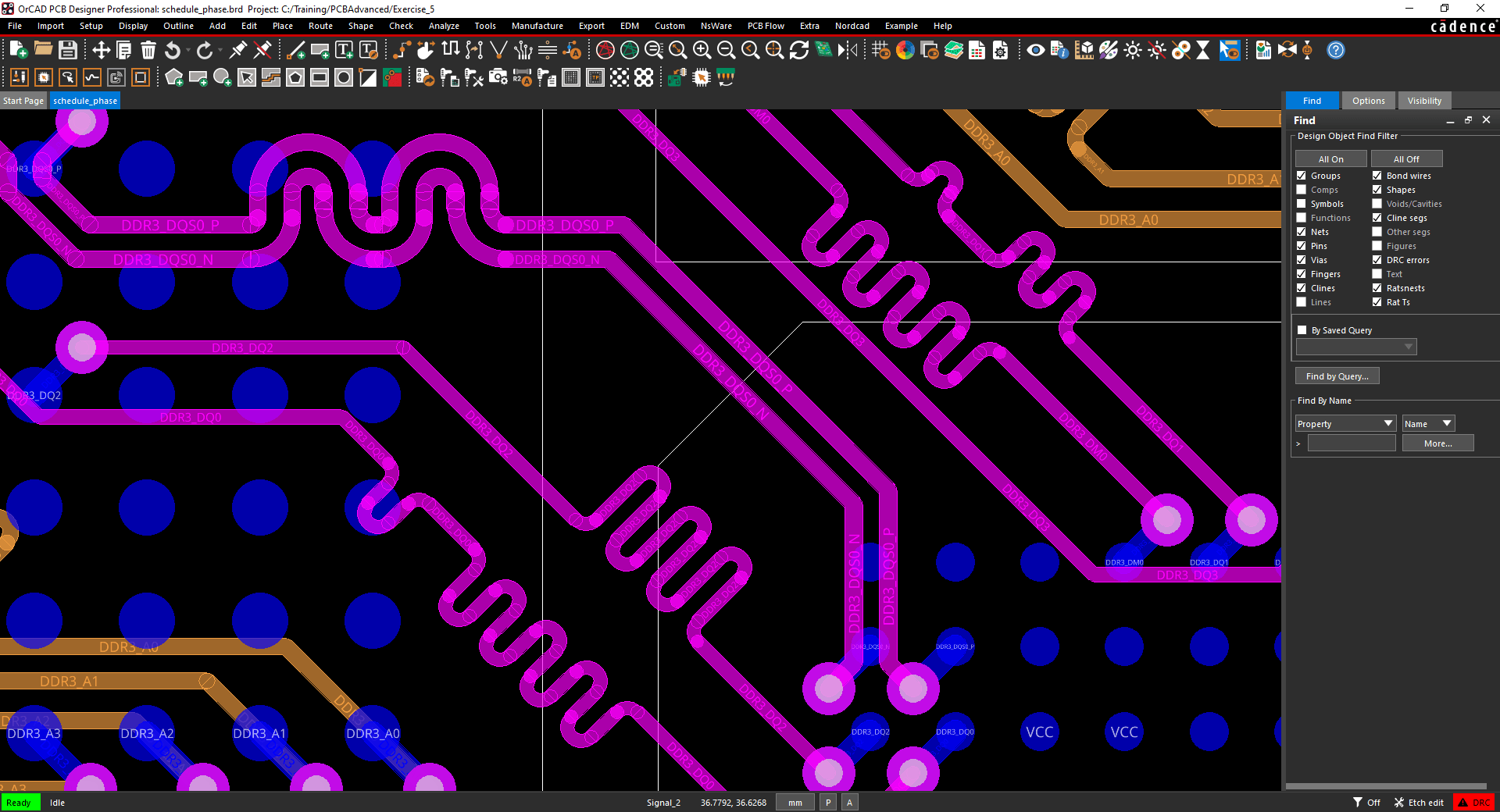

High-speed Design

Differentialpar • Impedans • Kopling

Prøv gratis

Velg en ECAD-leverandør. Alle våre verktøy kan eller er integrert med hverandre, dette betyr at du aldri trenger å forlate ECAD-verktøyet gjennom hele designfasen.

Book møte Gratis PCB trial

3D PCB Design

Kollisionscheck • Step modeller

Prøv gratis

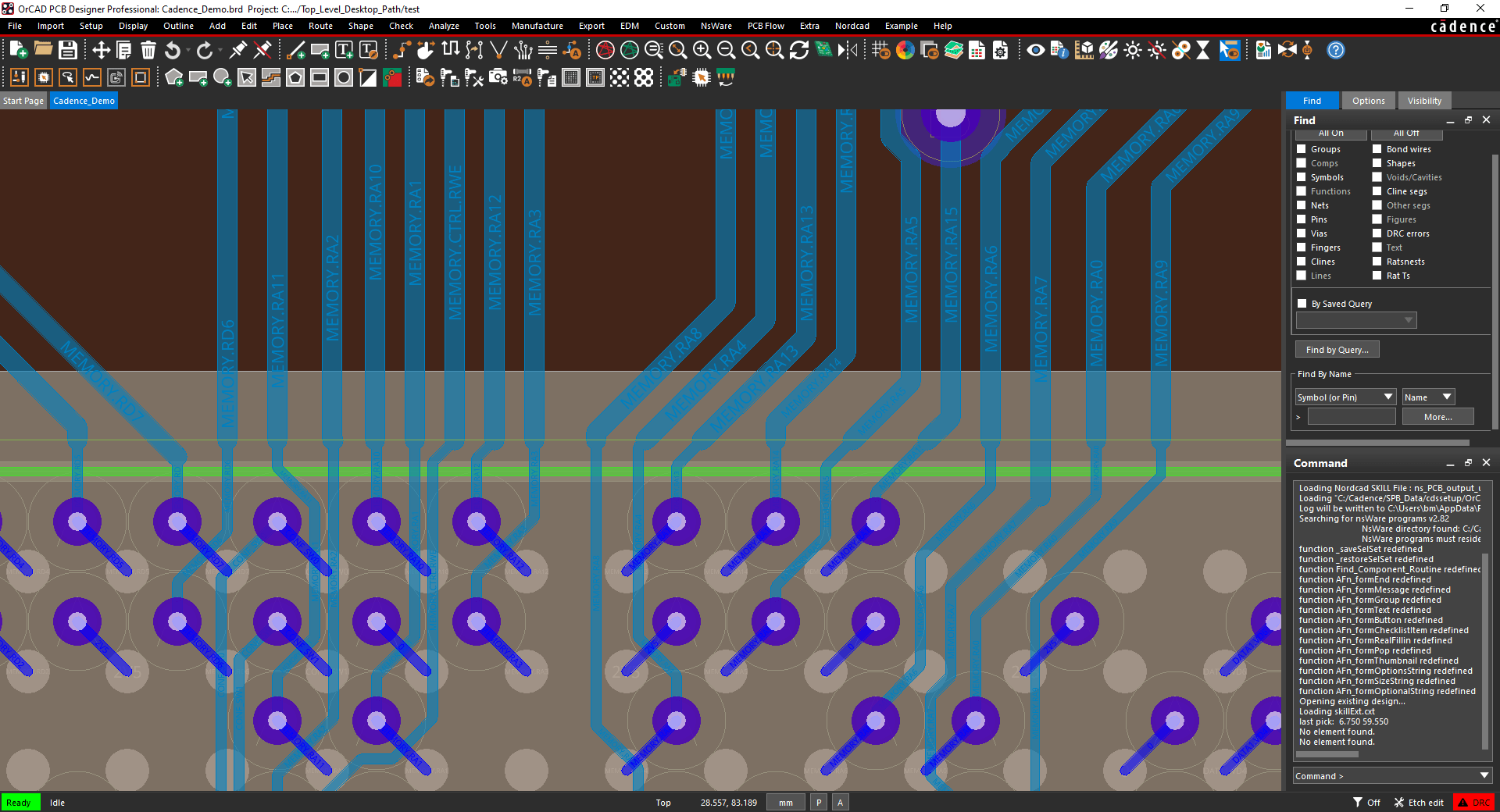

Region baseret regler

Regelopsætning • BGA Design venligt

Prøv gratis

OrCAD PCB Design Licens typer

Hvis du er en oppstarts- eller enterprise, har vi en løsning for alle.

OrCAD PCB Viewer

Alle

For hver bruker

Mål og dimensioner

Perfekt til review af PCB

Cross-probing mellem schematic og PCB

Gratis nedlasting

Best for mindre prosjekter

OrCAD PCB Standard

Oppstart

Bedst for begyndere og mindre projekter

3D håndtering

Cross-probing schematic og PCB

Regelstyret PCB design

PSpice Basic

Gratis PCB trial

OrCAD PCB Professional

Profesjonelle

For større prosjekter og highspeed

High-speed design

Rigid Flex Design

Panelisering

Real-time design

Inklusiv alt i PCB Standard

Gratis PCB trial

Allegro PCB

Enterprise

Special opsjoner og RF routing

Nem og hurtig routing af PCB

Auto router

RF routing

Special opsjoner

Reuse modules

Inklusiv alt i PCB Professional

Book møte

Panelisering af print

Alle PCB-produsenter bruker paneler da det vanligvis er den enkleste måten å øke utbyttet og redusere produksjonskostnadene til PCB-ene dine. Forbered dette allerede direkte gjennom OrCAD/Allegro.

Se webinar
